Carga Fantasma 1F – Manual de Usuario

Descripción General

La carga fantasma 1F es una fuente de corriente capaz de hacer fluir corriente a través del circuito de un medidor de energía eléctrica, logrando a su vez que el circuito de tensión mantenga una caída de potencial de 110V CA o más, dependiendo de la red eléctrica a la que esté conectada.

Utilizada específicamente para pruebas con medidores monofásicos, esta combinación de circuitos por separado simula una «carga fantasma» ante el medidor. De esta forma, el medidor puede registrar una potencia alta (por ejemplo, 2400W), mientras que el equipo realmente solo consume alrededor de 200W para su funcionamiento.

Alimentación de Poder

El equipo cuenta con los siguientes componentes de alimentación:

  • 1. Interruptor de Encendido/Apagado en la parte frontal izquierda.
  • 2. Conector de Poder situado en la parte posterior del equipo.

La fuente admite un rango de conexión de 90VAC – 270VAC (50-60Hz). Conectar la fuente a una tensión fuera de este rango puede averiar el equipo de forma permanente.

Terminales de Conexión

Identificación de los bornes en el panel principal:

  • 1. Fase de Entrada: Para la alimentación principal de la fase.
  • 2. Neutro: Referencia del circuito.
  • 3. Fase de Salida: Cuenta con tres terminales disponibles correspondientes a las distintas salidas de corriente (Baja, Media y Alta).
Diagramas de Conexión al Medidor

Medidor Monofásico Bifilar Simétrico

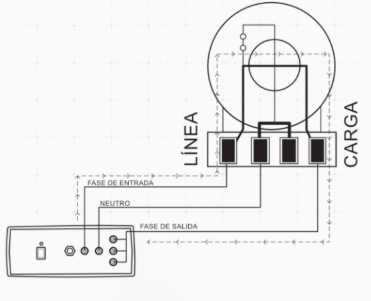

Figura 3 - Conexión Bifilar

Esquema de conexión para un medidor monofásico bifilar.

Medidor Monofásico Trifilar

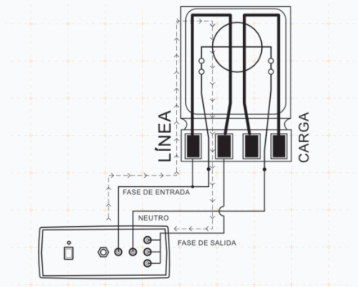

Figura 4 - Conexión Trifilar

Esquema de conexión para un medidor monofásico trifilar.

Principio de operación: El objetivo de estos diagramas es hacer fluir corriente entre la fase de entrada, el circuito de corriente del medidor y la fase de salida. Al mismo tiempo, se mantiene una caída de potencial entre la fase de entrada y el neutro, los cuales se encuentran en paralelo al circuito de tensión del medidor. Esto permite simular con éxito una potencia semejante a la de una gran carga.

Funcionamiento e Integración AVM

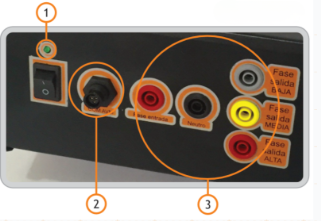

  • 1. Luz de Encendido: Se ilumina en verde al encender el equipo, indicando que está en funcionamiento.
  • 2. Puerto de Comunicación: Permite conectar el equipo con el Analizador y Verificador de Medidores (AVM) para realizar pruebas de dosificación exactas. Cuando el AVM inicia esta función, el flujo de corriente se suspende automáticamente y la luz verde comienza a parpadear hasta que el AVM envía la orden de reanudar.
  • 3. Selector de Corriente: Las tres salidas (Baja, Media y Alta) se seleccionan cambiando únicamente la posición del conector de fase de salida. Nota importante: La fase de entrada y el neutro NO deben desconectarse para realizar este cambio.
Especificaciones Técnicas
Corriente Salida Exactitud
2A ±5%
10A ±5%
30A ±5%

Variaciones (Condiciones de Prueba):

  • Alimentación con carga de 0.04Ω a 110V o 220V AC.
  • Variación por carga (110/220V): 50mA/mΩ (2A), 250mA/mΩ (10A), 750mA/mΩ (30A).
  • Variación por alimentación (Carga 0.04Ω): 18mA/V (2A), 90mA/V (10A), 270mA/V (30A).

⚠ Advertencias Críticas de Operación

  • Peligro Eléctrico: Para evitar descargas eléctricas, tenga presente que los bornes de salida de la fuente de corriente están conectados directamente a la red eléctrica.
  • Orden de conexión obligatorio: Conecte primero los cables de la fuente al medidor. Una vez asegurados, conecte los cables a la fuente y, por último, encienda la fuente de poder.
  • Verificación de red: Nunca conecte la Carga Fantasma a un medidor que todavía se encuentre conectado a la red eléctrica; esto podría averiar severamente el equipo.
  • Soporte Técnico: Nunca intente destapar el equipo. De presentarse algún problema, comuníquese con los representantes de IDOSDE o envíe el dispositivo al servicio técnico autorizado.
