El AVM 3F es un equipo diseñado para la verificación de medidores en campo, incluyendo Tipo I, Tipo II, Tipo III y Tipo IV, ya sea Monofásico Bifilar, Trifilar, Bifásico, Trifásico Trifilar o Tetrafilar.

El equipo funciona con 4 baterías AA (LR6), con una autonomía aproximada de 7 horas, o puede ser utilizado también con un adaptador AC/DC de 9-12 V DC (1 A).

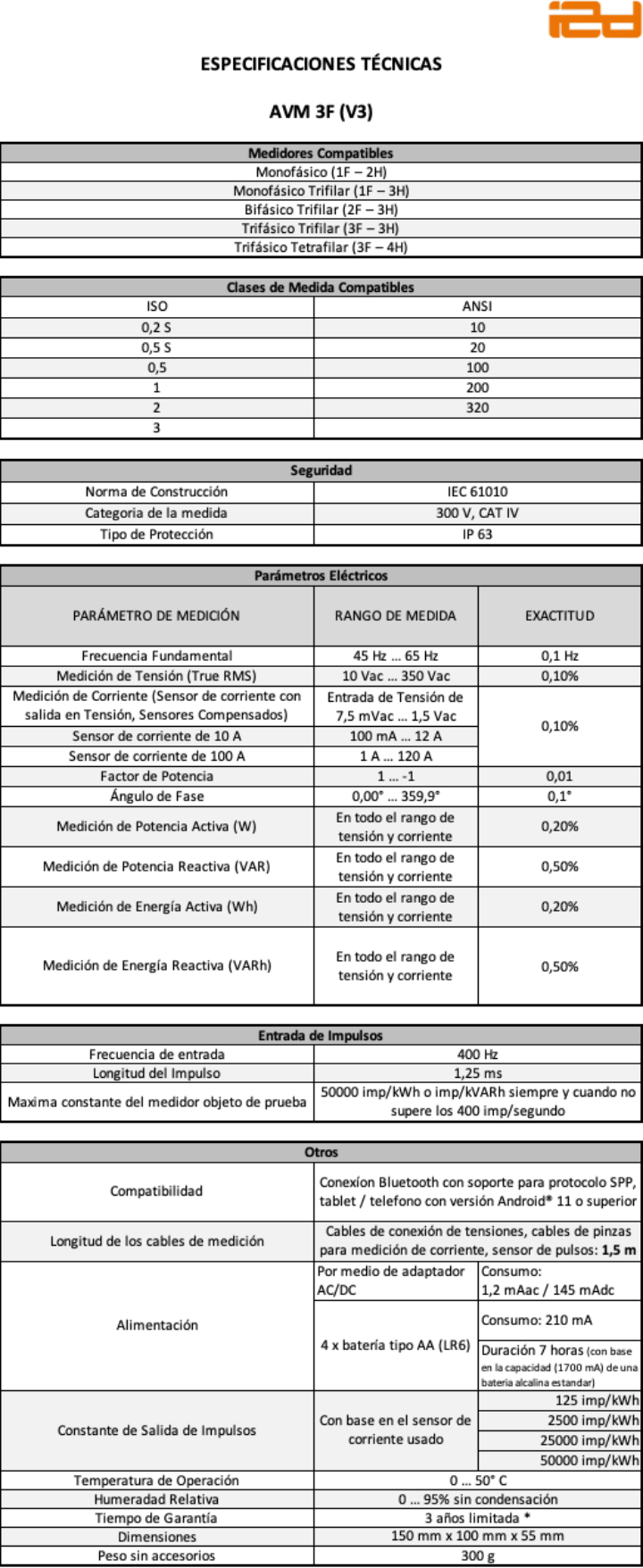

Especificaciones técnicas

AVM 3F (V3)

Medidores compatibles

  • Monofásico (1F – 2H)
  • Monofásico Trifilar (1F – 3H)
  • Bifásico Trifilar (2F – 3H)
  • Trifásico Trifilar (3F – 3H)
  • Trifásico Tetrafilar (3F – 4H)

Clases de medida compatibles

ISO ANSI
0,2 S 10
0,5 S 20
0,5 100
1 200
2 320
3 —

Seguridad

Norma de Construcción IEC 61010
Categoría de la medida 300 V, CAT IV
Tipo de Protección IP 63

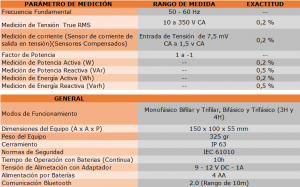

Parámetros eléctricos

Parámetro de medición Rango de medida Exactitud
Frecuencia Fundamental 45 Hz … 65 Hz 0,1 Hz
Medición de Tensión (True RMS) 10 Vac … 300 Vac ± 0,1 %
Medición de Corriente (Sensor de corriente con salida en Tensión, Sensores Compensados) Entrada de Tensión de 7,5 mVac … 1,5 Vac ± 0,1 %
Sensor de corriente de 10 A 100 mA … 12 A
Sensor de corriente de 100 A 1 A … 120 A
Factor de Potencia 1 … -1 ± 0,01
Ángulo de Fase 0,00° … 359,9° 0,1°
Medición de Potencia Activa (W) En todo el rango de tensión y corriente ± 0,2 %
Medición de Potencia Reactiva (VAR) En todo el rango de tensión y corriente ± 0,5 %
Medición de Energía Activa (Wh) En todo el rango de tensión y corriente ± 0,2 %
Medición de Energía Reactiva (VARh) En todo el rango de tensión y corriente ± 0,5 %

Entrada de impulsos

Frecuencia de entrada 400 Hz
Longitud del Impulso 1,25 ms
Máxima constante del medidor objeto de prueba 50000 imp/kWh o imp/kVARh siempre y cuando no supere los 400 imp/segundo

Otros

Compatibilidad Conexión Bluetooth con soporte para protocolo SPP, tablet / teléfono con versión Android® 11 o superior
Longitud de los cables de medición Cables de conexión de tensiones, cables de pinzas para medición de corriente, sensor de pulsos: 1,5 m
Alimentación Por medio de adaptador AC/DC Consumo:
1,2 mAac / 145 mAdc
4 x batería tipo AA (LR6) Consumo: 210 mA
Duración 7 horas (con base en la capacidad (1700 mAh) de una batería alcalina estándar)
Constante de Salida de Impulsos Con base en el sensor de corriente usado 125 imp/kWh – kVARh
2500 imp/kWh – kVARh
25000 imp/kWh – kVARh
50000 imp/kWh – kVARh
Pinza para medición de corriente para cables de máximo (diámetro) Sensor rígido, incluido en el equipo estándar 12 mm
Sensor flexible (bobina de Rogowski) acc. opcional 250 mm
Temperatura de Operación 0 … 50° C
Humedad Relativa 0 … 95% sin condensación
Tiempo de Garantía 3 años limitada *
Dimensiones 150 mm x 100 mm x 55 mm
Peso sin accesorios 300 g

* Garantía limitada. Para más información escriba a soportetecnico@idosde.com.
