Multimetro

Paso 1: Acceso a la Aplicación

Ingrese a la app <<AVMappG>>

Captura de pantalla de la aplicación AVMappG

Paso 2: Inicio de Sesión

Seleccione la Opción <<iniciar sección>>

Captura de pantalla de la opción 'Iniciar sección'

Paso 3: Autenticación

Inicie Sección con su Usuario y Contraseña.

Captura de pantalla de la entrada de usuario y contraseña

Paso 4: Conectar Equipo AVM

Una vez iniciado sección, diríjase a la opción <<Conectar AVM>> y seleccione el equipo AVM con el cual desea establecer la comunicación.

Captura de pantalla de la opción 'Conectar AVM'

Paso 5: Interfaz Principal

Establecida la comunicación, la app lo redireccionara a la interfaz o pantalla principal.

Captura de pantalla de la interfaz principal de la app

Paso 6: Acceso a la Sección Multímetro

Seleccione en la parte inferior la opción <<Multimetro>>

Captura de pantalla de la opción 'Multímetro'

A continuación, en esta sección podrá visualizar la siguiente información:

  • Multimetro
  • Diagrama Fasorial

DETALLES DEL MULTÍMETRO

En el multimetro podrá observar la siguiente información:

Captura de pantalla de los datos del multímetro
  • Tensión U(V).
  • Corriente I(A).
  • Potencia Activa P(W).
  • Potencia Activa Total P(W) (Tomando las fases conectadas).
  • Potencia reactiva Q(VAr).
  • Potencia Reactiva Total Q(VAr). (Tomando las fases conectadas)
  • Factor de Potencia FP.
  • Factor de potencia Total FP. (Tomando las fases conectadas)

Nota Importante: Tenga en cuenta que cuando se presenta una lectura de Potencia Activa Negativa, es posible que tenga la(s) sonda(s) de corriente inversa(s).

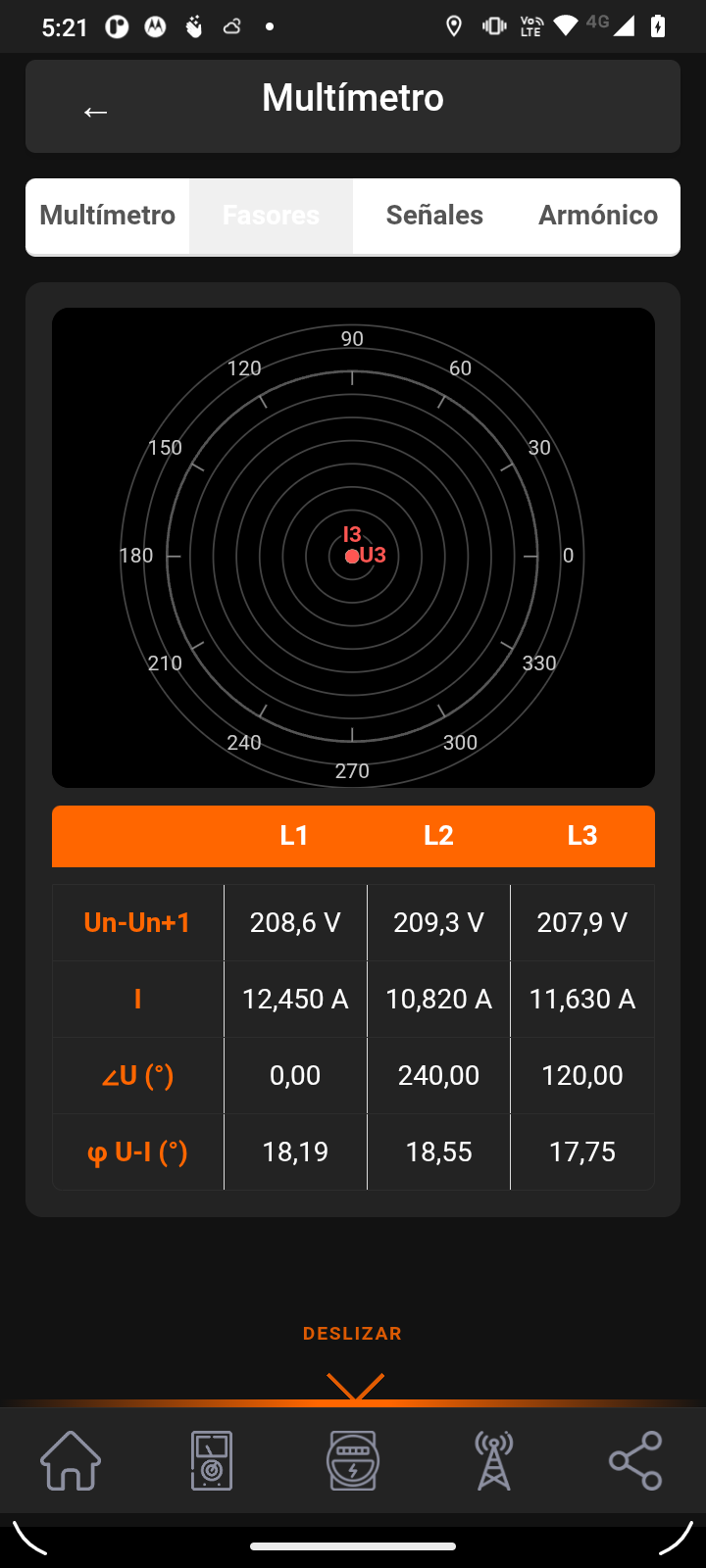

DETALLES DEL DIAGRAMA FASORIAL

En el diagrama fasorial se lee la siguiente información:

Captura de pantalla del diagrama fasorial
  • Diagrama Fasorial de Tensiones y Corrientes.
  • Tensión U(V) tomando la fases conectadas.
  • Corriente I(A) tomando las fases conectadas.
  • Angulo entre la fase de tensión U(º).
  • Angulo entre las corrientes I(º).
Paso 7: Guardar Resultados

Después de visualizar la información y verificar cada uno de lo datos se procede a seleccionar la opción <<Guardar Resultados>>.

Captura de pantalla de la opción 'Guardar Resultados'

Paso 8: Agregar Anotaciones (Opcional)

Seguido aparecerá una ventana emergente donde puede adicionar anotaciones si lo requiere.

Captura de pantalla de la ventana para anotaciones

Paso 9: Añadir Registro Fotográfico (Opcional)

Posteriormente se habilitara un ventana emergente para adicionar registro fotográfico si es requerido de acuerdo a la necesidad del ejercicio.

Captura de pantalla de la opción para añadir fotos

Paso 10: Sección de Fotos Habilitada

Si la selección es afirmativa, se habilitara una sección para añadir registro fotográfico.

Captura de pantalla de la sección de registro fotográfico

Paso 11: Finalizar y Guardar

Seguidamente seleccionar la opción <<Guardar>>.

Captura de pantalla de la opción 'Guardar' para el registro fotográfico

¡Has completado la guía del Multímetro! Ahora puedes explorar:
