Selección de Sondas

Esta opción permite al usuario escoger con qué tipo de sondas de corriente desea trabajar según sea la necesidad del ejercicio.

Para los usuarios que solo tengan un juego de sondas de única relación NO es necesario hacer esta configuración.

En caso de que haya más de un juego de sondas de corrientes configuradas en el equipo o tengas sondas de doble relación, debe hacer el cambio cada vez que se usen unas u otras sondas.

Paso 1: Acceso a la Aplicación

Ingrese a la app <<AVMappG>>

Captura de pantalla de la aplicación AVMappG

Paso 2: Inicio de Sesión

Seleccione la Opción <<iniciar sección>>

Captura de pantalla de la opción 'Iniciar sección'

Paso 3: Autenticación

Inicie Sección con su Usuario y Contraseña.

Captura de pantalla de la entrada de usuario y contraseña

Paso 4: Conectar Equipo AVM

Una vez iniciado sesión, diríjase a la opción <<Conectar AVM>> y seleccione el equipo AVM con el cual desea establecer la comunicación.

Captura de pantalla de la opción 'Conectar AVM'

Paso 5: Interfaz Principal

Establecida la comunicación, la app lo redireccionará a la interfaz o pantalla principal.

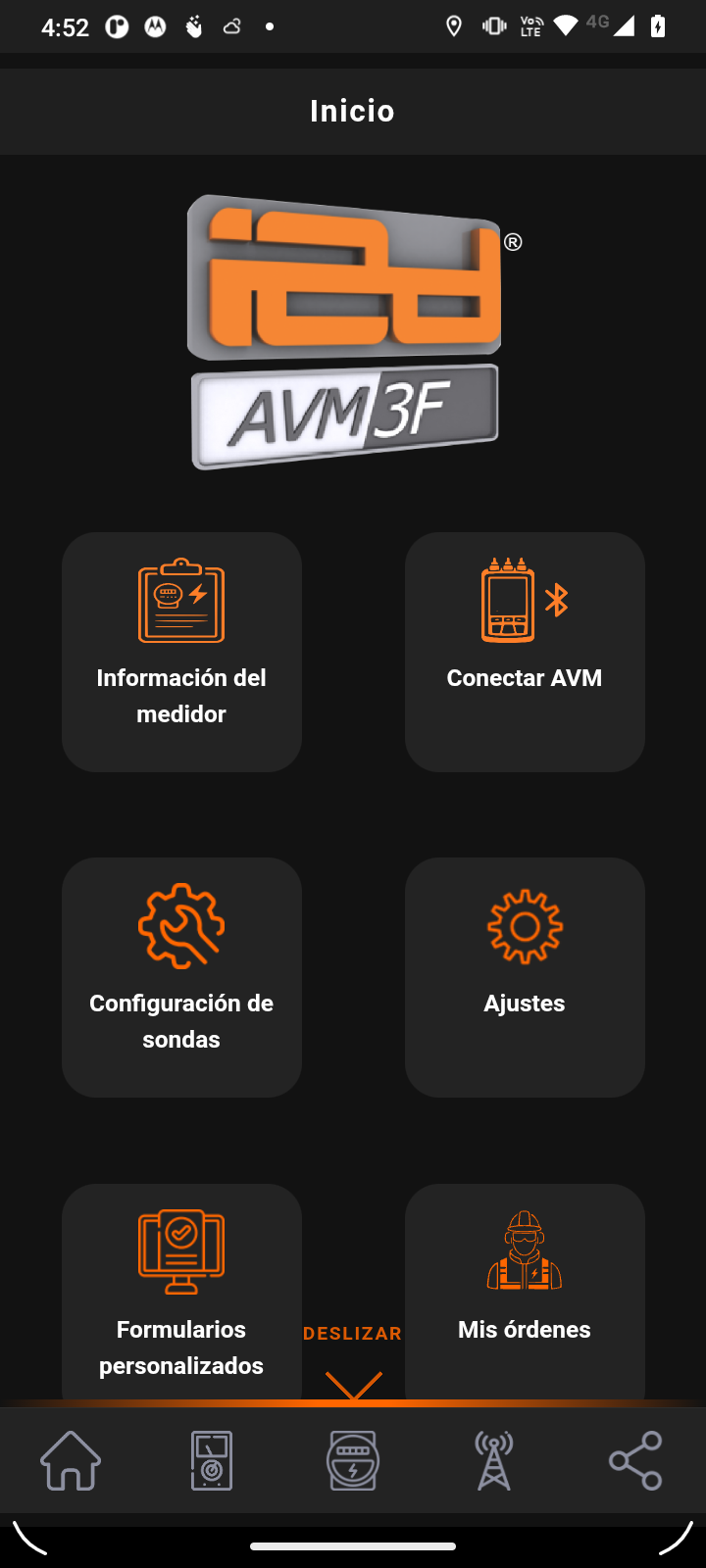

Captura de pantalla de la interfaz principal de la app

Paso 6: Acceder a Configuración de Sondas

Seleccione la opción <<Configuración de la Sonda>>

Captura de pantalla de la opción 'Configuración de la Sonda'

Paso 7: Ver Grupos de Sondas

En esta sección podrá visualizar los grupos o juegos de sondas de corriente registradas en su dispositivo AVM.

Captura de pantalla de la sección de sondas

Paso 8: Actualizar Sondas

Seleccione la opción <<Leer Sondas>>

Captura de pantalla de la opción 'Leer Sondas'

Paso 9: Detalles de las Sondas Vinculadas

En la sección central de su pantalla podrá visualizar los Seriales y Rango de medida de las sondas de corrientes vinculadas con su equipo AVM.

Captura de pantalla de seriales y rangos de sondas

Paso 10: Selección de Sondas por Fase

Seleccione la sonda de su preferencia para su operación. Es más, por cada una de las fases el usuario tiene la posibilidad de elegir con qué sondas quiere trabajar, se visualizarán las posibilidades y dependen del equipo conectado.

⚠Notas Importantes:

  • ✓ Es posible seleccionar las sondas de corriente con las cuales desea trabajar el equipo. Las pinzas que pueden ser seleccionadas vienen configuradas de fábrica, con un identificador de posición, una relación de transformación y el número serial de la sonda.
  • ✓ La selección de las pinzas afecta directamente la medición del equipo. Asegúrese de verificar que los datos coincidan con el rango de operación y con los números de seriales para un óptimo funcionamiento.
