La prueba de exactitud compara la energía que registra el medidor con la que mide el equipo AVM, y calcula el error porcentual.
Antes de iniciar debe tener el equipo AVM conectado y la información del medidor registrada. Sin equipo conectado la aplicación no permite entrar al menú de pruebas.
1 – Abra la prueba
Pique en el icono de pruebas del medidor de la barra inferior y luego en «Prueba de exactitud».
2 – Configure la prueba

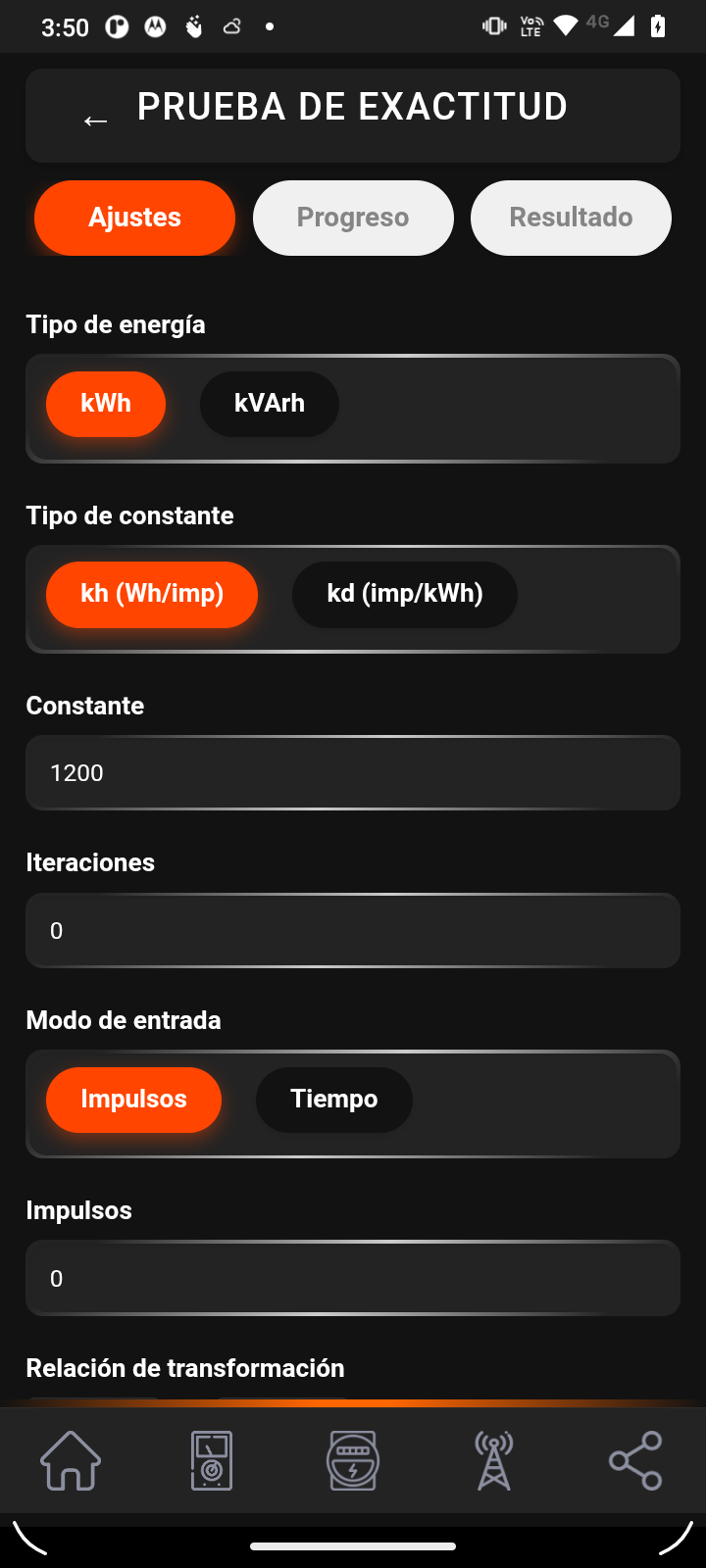

La pestaña Ajustes propone por defecto los datos que registró en la información del medidor.
- Tipo de energía: activa (kWh) o reactiva (kVArh). Al cambiar entre una y otra, la aplicación recarga la constante y el tipo que correspondan a esa energía según el medidor registrado.
- Tipo de constante: kh (Wh/imp) o kd (imp/kWh). Puede cambiarlo si la constante que va a usar no es la registrada.
- Constante: el valor de la constante del medidor.
- Iteraciones: cuántas veces se repite la medición.
- Modo de entrada: Impulsos (usted indica cuántos impulsos contar) o Tiempo (usted indica cuánto debe durar cada iteración y la aplicación calcula los impulsos).
- Relación de transformación: cuando la medición es indirecta.
Abajo se muestran el tiempo estimado por iteración y el tiempo total estimado, para que dimensione la prueba antes de lanzarla.
Verifique que las conexiones al medidor sean correctas antes de iniciar.
Si falta algún dato —el número de impulsos o la constante— la aplicación se lo advierte de inmediato al pulsar Iniciar. Cada iteración debe durar al menos 5 segundos; si la configuración da menos, la aplicación le pide ajustarla.
3 – Ejecute
Pique en «Iniciar». En la pestaña Progreso verá el avance en tiempo real: la barra se llena a medida que se completan las iteraciones, y debajo se muestran las medidas por fase.
[Captura pendiente: exactitud-progreso.png]
«Detener» interrumpe la prueba, tanto en la aplicación como en el equipo: puede lanzar otra enseguida sin reiniciar nada.
4 – Resultado

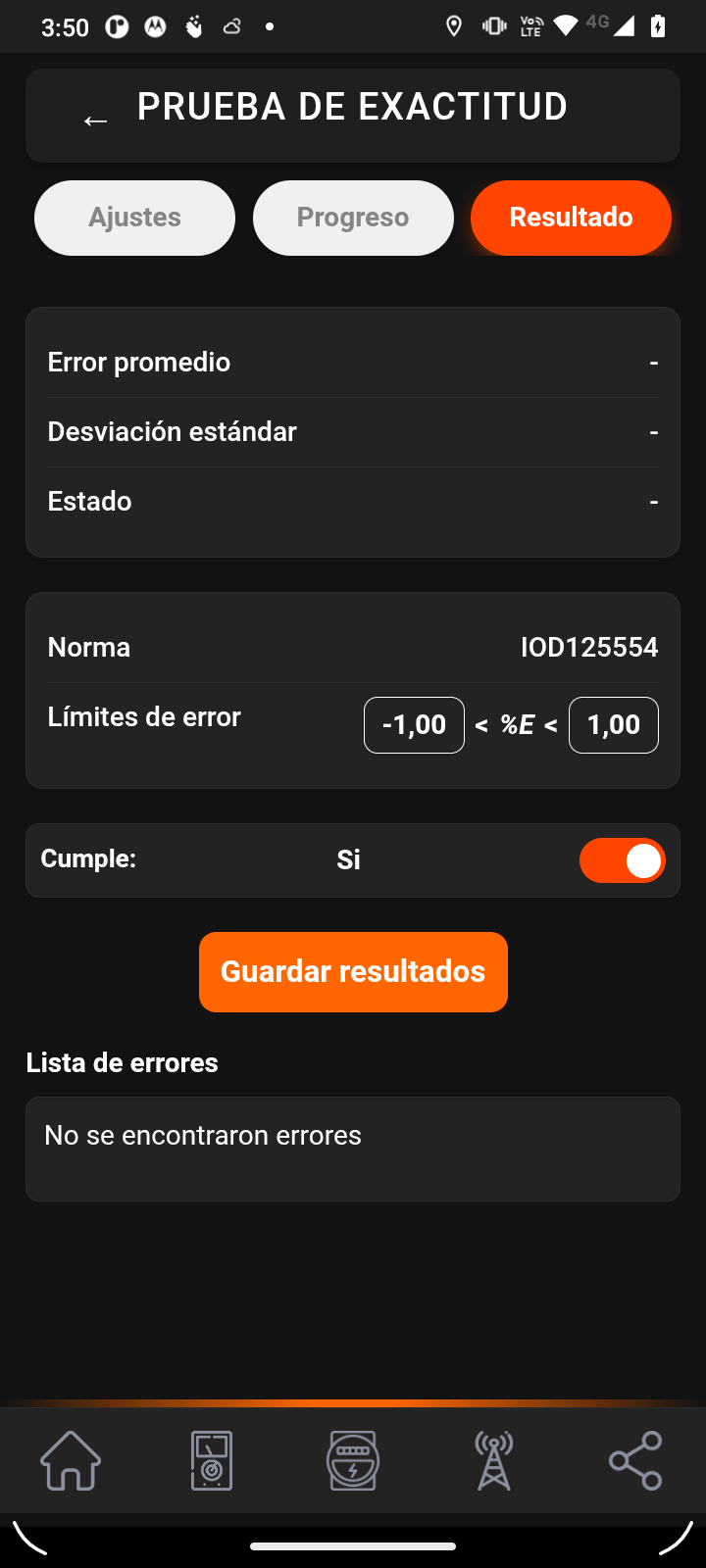

Al terminar, la pestaña Resultado muestra el error promedio, la desviación estándar, la norma aplicada y sus límites de error, y la lista de errores de cada iteración.
Conformidad
Debe indicarse si el resultado está Conforme o no. Cuando el usuario que realiza la prueba está registrado como colaborador de un contrato, el selector cambia solo, según los límites de error de la norma del contrato.
Ensayos inválidos
Si la prueba no pudo medir energía —por ejemplo porque el medidor no tenía carga o las conexiones no eran correctas— el ensayo se marca como inválido y no puede guardarse. Los errores se muestran como «no medible». Esto evita que un ensayo sin sentido llegue a un certificado.
5 – Guarde
Pique en «Guardar resultados». Podrá agregar notas antes de almacenar la prueba.
Proceso finalizado.
