Receptor De Pulsos

Conexión y Fijación del Receptor de Pulsos

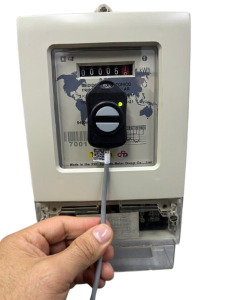

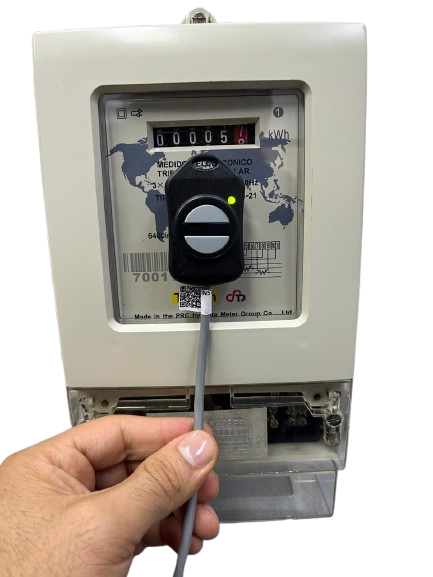

Para utilizar el Receptor de Pulsos, el usuario deberá sostenerlo firmemente con la mano durante toda la prueba. Es necesario alinear manualmente el receptor con la salida de impulsos del medidor, asegurando una posición estable y continua. Una vez seleccionado el modo de empleo y lograda la alineación correcta, se mantendrá el receptor en esa posición de forma manual, evitando cualquier desplazamiento que pueda afectar la lectura de los pulsos.

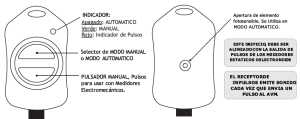

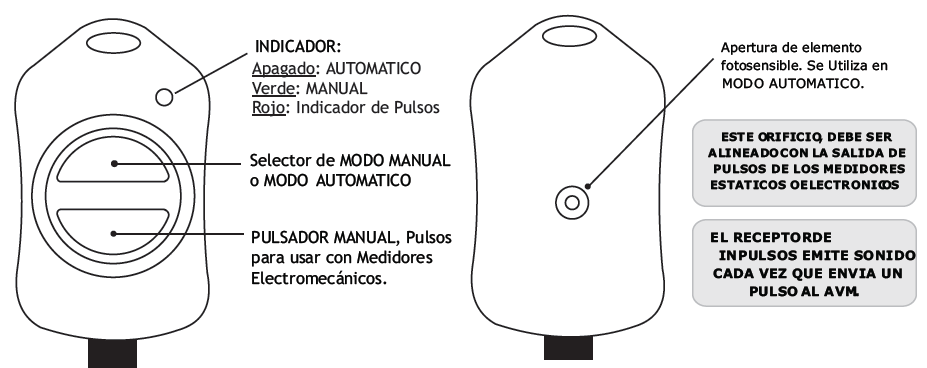

MODO MANUAL

Este modo se utiliza para realizar la verificación con medidores electromecánicos. Se oprime el selector superior del Receptor, y el LED debe estar en VERDE.

Sincronización: Se presiona la tecla inferior en el momento en que la marquilla del medidor pase frente al usuario (el LED cambia a color rojo, y sonará un «BEEP»).

En ese momento el AVM empieza a medir energía en paralelo con el medidor. Cada vez que pase la marquilla frente al usuario se presionará esta tecla, hasta que se completen los impulsos establecidos.

En la pantalla aparecerá la energía medida y el número de impulsos que se hayan contado.

MODO AUTOMÁTICO

Este modo se utiliza para realizar la verificación con medidores estáticos o electrónicos. Se oprime el selector superior del Receptor, y el LED debe estar APAGADO.

Sincronización: Para el conteo de los impulsos, el usuario deberá alinear el elemento fotosensible (ubicado en la parte posterior del Receptor) con la salida de impulsos del medidor de energía.

¡ESTE ELEMENTO TIENE QUE ESTAR ALINEADO DURANTE TODA LA PRUEBA!

En el momento en que el Receptor percibe el cambio de luz o impulso emitido por el medidor, el LED cambiará a color rojo y sonará un «BEEP».

Conexión y Fijación del Receptor de Pulsos
