Conexión y Ajuste

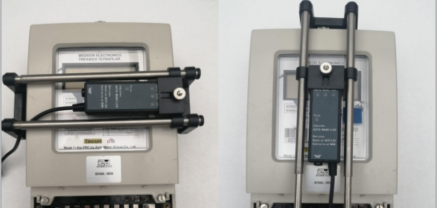

Para conectar el Receptor de Pulsos, el elemento tiene un accesorio para poder adherir al medidor de manera vertical u horizontal, y poder dejar el receptor de manera fija. Cuando lo tenga alineado y escoja el modo de empleo.
Si no se puede dejar fijo el receptor, el usuario debe alinear durante la prueba el receptor a la salida del impulsos del medidor, o usar de manera manual.

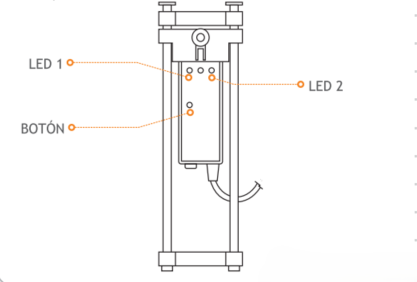

Panel de Control:
LED 2
BOTÓN (Oprimir 3 seg.)
Modos de Operación
Después de haber establecido todas las variables de medida y verificar las conexiones, se puede empezar a realizar la prueba.
LED 2: PULSE
Este modo se utiliza para hacer la Verificación con medidores de manera manual, en donde se desee ingresas pulsos sin poner el receptor sobre el medidor o medidores electromecánicos. Se oprime el BOTON de la parte de abajo del Receptor por más de tres (3) segundos, y el Led debe estar en MANU.
Sincronización: Para la sincronización se presiona BOTON en el momento en que la marquilla o led del medidor pase frente al usuario (el Led PULSE cambia a color rojo), en ese momento el AVM empezara a medir energía en paralelo con el medidor, y cada vez que pase presione el BOTON, hasta que se completen los impulsos establecidos por el usuario.
En la pantalla aparecerá la energía medida y el número de Impulsos que se hayan contado.
LED 2: PULSE
Este modo se utiliza para hacer la Verificación con medidores estáticos o electrónicos. Se oprime el BOTON del Receptor por tres (3) segundos, y el Led debe estar en LED.
Sincronización: Para la sincronización y el conteo de los impulsos, el usuario deberá alinear el elemento fotosensible, que se encuentra en la parte posterior del Receptor con la salida de Impulsos del medidor de energía. En el momento en que el Receptor percibe el cambio de luz o Impulso emitido por el medidor el Led PULSE cambia a color rojo.
LED 2: PULSE
Este modo se utiliza para hacer la Verificación con medidores electromecánicos con disco giratorio. Se oprime el BOTON del Receptor por tres (3) segundos, y el Led debe estar en AUTO.
Sincronización: Para la sincronización y el conteo de los impulsos, el usuario deberá alinear el elemento fotosensible, que se encuentra en la parte posterior del Receptor con el disco giratorio del medidor de energía. En el momento en que el Receptor percibe el cambio de luz o Impulso emitido por el medidor el Led PULSE cambia a color rojo.
Alineación Continua
ESTE ELEMENTO TIENE QUE ESTAR ALINEADO DURANTE TODA LA PRUEBA.
